système de surveillance de contrôle d'infrastructure de réverbère de ville intelligente

Le contrôleur de terminal d'éclairage intelligent est largement utilisé dans les projets d'éclairage public de la ville intelligente , les tunnels routiers express et le système d'éclairage industriel des entrepôts , les usines , etc. . , pour contrôler les appareils d'éclairage à travers l'homme-machine interface, surveillance des lampes et acquisition de données.

  • Marque:

    SOWIN
  • Commande (MOQ):

    5
  • Paiement:

    T/T
  • Origine du produit:

    China
  • Couleur:

    Gray
  • Port dexpédition:

    Guang Zhou
  • Délai de mise en œuvre:

    5 weeks

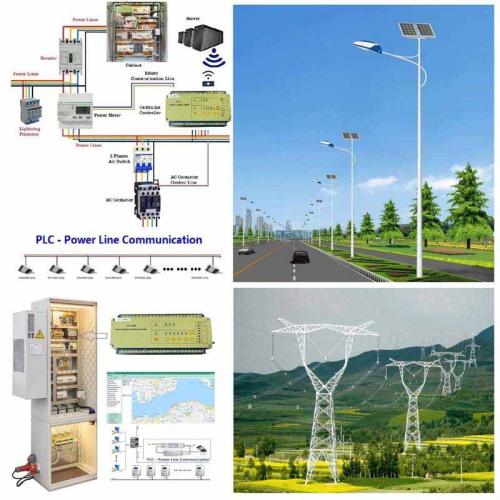

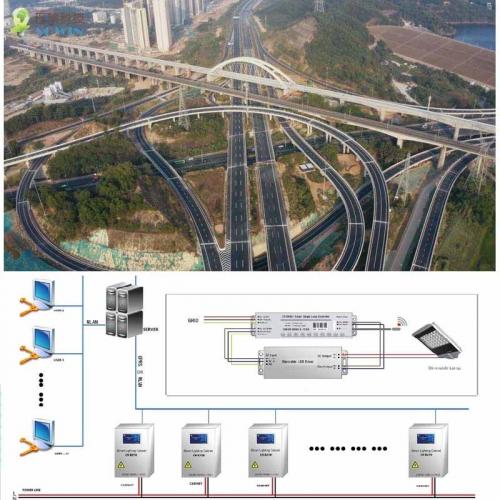

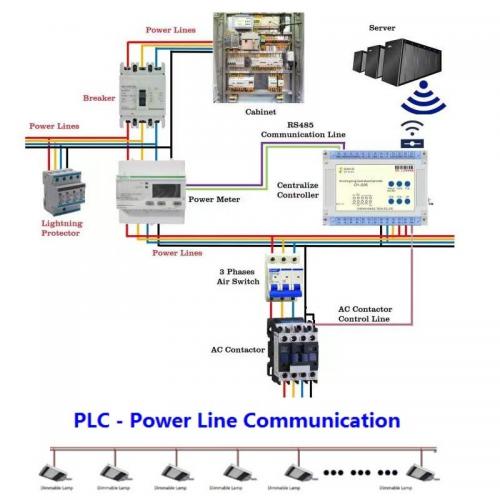

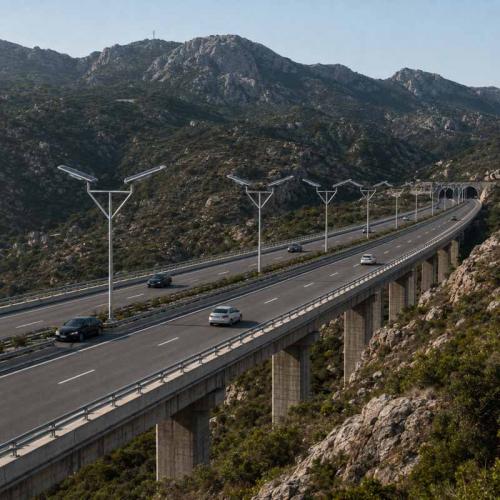

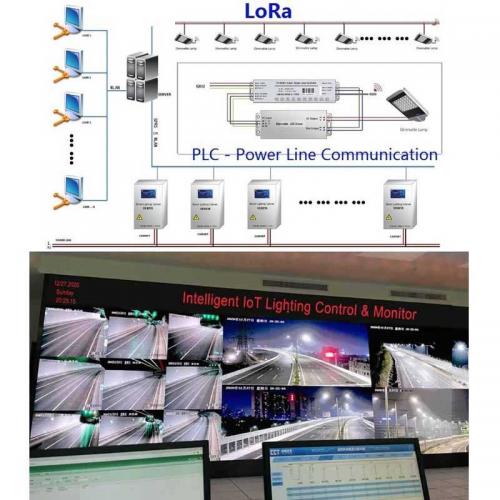

détaillé de la technologie PLC & lora montrant sur 93 km les lampadaires de l'autoroute de l'anneau extérieur de shen zhen et les groupes d'éclairage du tunnel :



à base de nema rue contrôleur d'éclairage

I. présenter

ch-slc910 intelligent Célibataire contrôleur d'éclairage est un élément important de l'éclairage intelligent le management système,en adoptant la technologie de gradation PWM/0-10V, il réalise principalement le commutateur Allumé éteint des lampes et gradation 0 % ~ 100 %.

il adopte la dernière technologie de communication LORA et auto- organiser la technologie de communication réseau, qui présente les avantages d'un câblage gratuit, une faible consommation d'énergie, une longue distance de transmission et d'autres avantages travailler avec nos communication bidirectionnelle cc (contrôleur centralisé) qui est indépendamment développé par notre société, qui peut allumer/éteindre à distance, gradation 0% ~ 100%, acquisition d'énergie électrique/données, détection de défaut,etc.

ii.F onctions

1. contrôlerF onction

1.1 : scl (contrôleur d'éclairage intelligent) contrôlera la Puissance circuit d'alimentation n & off et le changement d'éclairage de la lampe via le canal de communication sans fil lora sous la gestion duI ntelligent cc (contrôleur centralisé) et autres dispositifs de gestion, avec une plage de 0 % à 100 %.

1.2 : contrôler automatiquement la puissance circuit d'alimentation n&off et le changement d'éclairage de la lampe selon le calendrier (calendrier), avec une plage de 0 % à 100 %.

2. la communicationF onction

2.1.U plink loraC communication,C communicationD distance entre lora seul l allumerC contrôleur etI intelligentL allumer contrôleur centralisé est de 500 m t o 800m, engrenerN etworkin


3. fauteA alarmeF onction

la lampe simple Le contrôleur intelligent (slc) peut automatiquement signaler les informations de défaut au contrôleur centralisé (cc) et à d'autres équipements de gestion ; le CC d'éclairage intelligent et d'autres équipements de gestion demanderont en permanence l'état du smart Célibataire contrôleur d'éclairage.

4. éclairementS ens fonction d'ing

l'intelligent SLC peut calculer l'éclairement moyen de l'environnement environnant, peut allumer et éteindre intelligemment les lampes lorsqu'il est déconnecté du système de gestion.


5. fonction d'acquisition de puissance

la collecte des paramètres d'énergie électrique, peut enregistrer la consommation d'électricité de la lampe.


6. l'enceinte

suivre la norme internationale boîtier d'interface NEMA, compact et facile à installer.

iii.P paramètres

1. électriqueP paramètres

No.

P paramètres

contributionV tension

ca 90v-264v

protection de survoltage

405vac

PuissanceC consommation

< 1w

capacité de relais

8 a/250v

relaisL si

mécaniqueL si > 5,0 00,000 fois ; électriqueL siR résistantL une charge:1 00,000 fois

relaisI impulsionC actuel

>110a

tension de tenue d'isolement

l/n-pe

1.5 kV

l/n-485/dim

3.5 kV

(l-n L-PE n-pe)

±4kv

électricité statique

±8kv

précision de mesure

±5 %

faible ingEndC capacité

20ma

méthode de gradation

1-10v

laP eur de lampe

<400w(2a、220v)or 200w (1a、110v)

2.En virologiqueP paramètres

No.

P paramètres

OrdinaireO exploitationT températureR ange

-25℃~+60℃

limiteO exploitationT températureR ange

-40℃~+80℃

S stockage etT transport Température

-45℃~+80℃

S s'emporterH humidité

≤85%

3.P performancesP paramètres

No.

P paramètres

mcu

C minerai c251M ainF fréquence 8mhz

Les données transfert r a mangé

D la valeur par défaut est 9.6 KBPS, autresC personnalisé

travaillantF fréquence

915mhz

A accord

dl/t645

la communicationD distance

500m~800m (distance ouverte , pas d'occlusion autour)

la communicationI Interface

2 interfaces de communication,


iv : schéma de câblage



v : attention

1. il est interdit de connecter un SLC à plusieurs drivers, et la puissance max. du driver ne dépasse pas 400W (220V) ou 200W (110v).puisque plusieurs drivers sont connectés en parallèle, la capacité interne équivaut à une grande capacité, et la décharge inverse du condensateur au moment de la mise sous/hors tension affectera la durée de vie du commutateur de relais.


2. le SLC doit être connecté correctement et fermement pour éviter les courts-circuits et les incendies causés par un mauvais câblage ou un câblage incorrect.


3. en raison des différences dans les paramètres de courbe de gradation des pilotes LED parmi les différents fabricants d'alimentations, notre société garantit uniquement que le signal de sortie de gradation du contrôleur est linéaire, et ne garantit pas que l'éclairage passe à linéaire lorsque vous travaillez avec une alimentation électrique. si l'éclairage de la lampe doit être changé en linéaire, notre société peut fournir librement un service de test et d'étalonnage de la courbe de gradation, les clients sont tenus de fournir des lampes et un environnement de test.


4. étant donné que la plupart des pilotes LED ne sont pas stables lorsque 0 ~ 1V est entré dans le port de gradation, notre sortie de gradation réelle est de 1 ~ 10V. lorsque la plate-forme de contrôle envoie la commande de gradation de 0% ~ 10%, le port de gradation SLC produira 1 V et le relais est déconnecté .
laisser un message
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.
Produits connexes
CH SLC810
Le contrôleur de terminal d'éclairage intelligent est largement utilisé dans les projets d'éclairage public de la ville intelligente , les tunnels routiers express et le système d'éclairage industriel des entrepôts , les usines , etc . , pour contrôler les appareils d'éclairage à travers l'homme-machine interface, surveillance des lampes et acquisition de données.

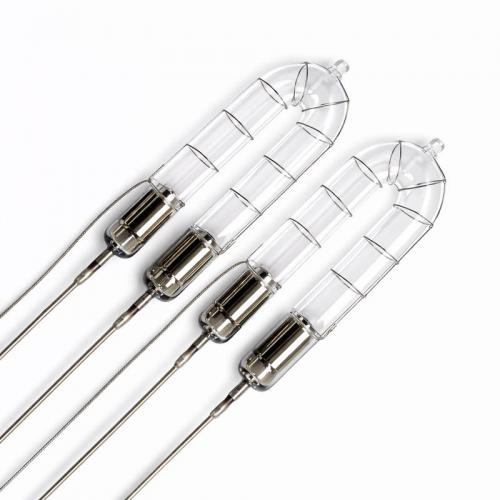

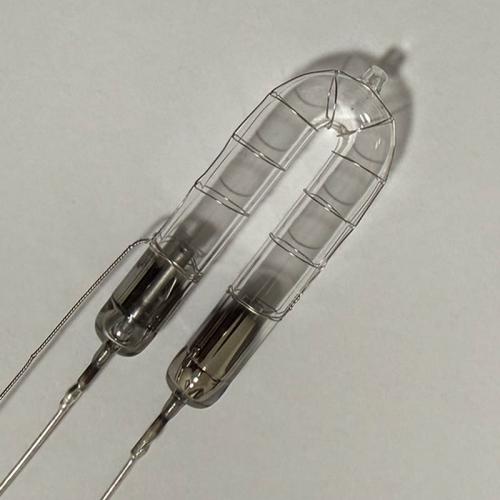

CH FU6030

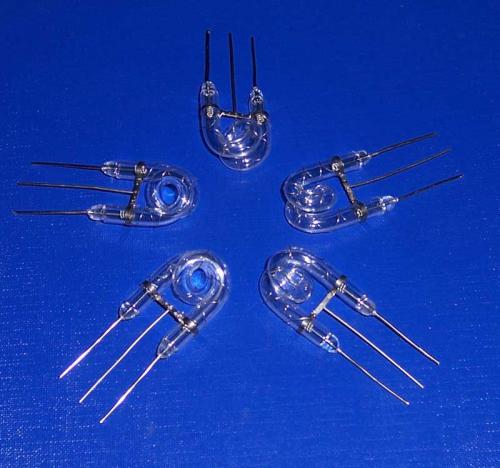

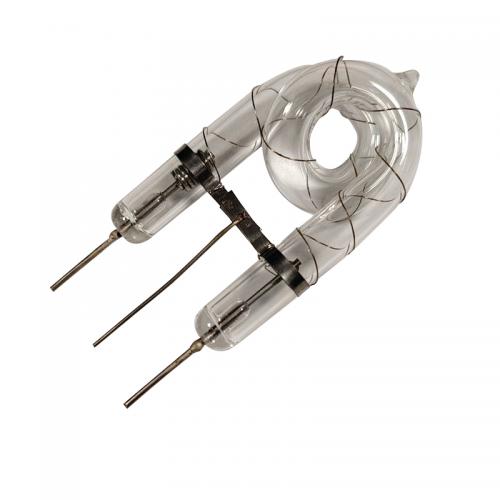

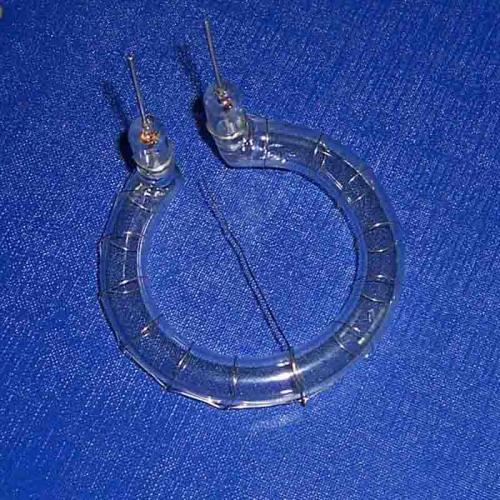

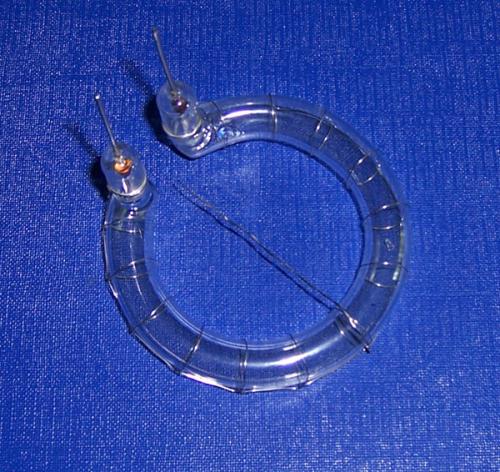

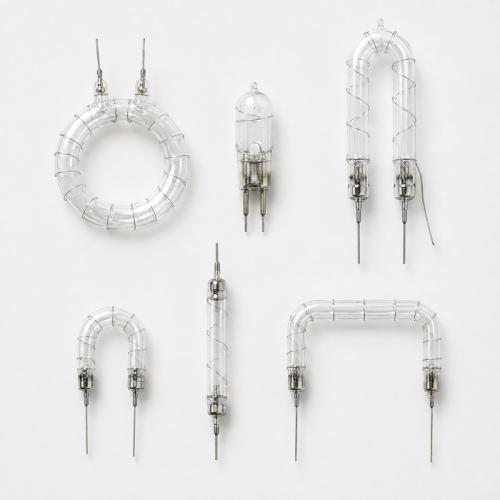

conception et fabrication industrielles de classe mondiale des tubes flash au xénon de qualité supérieure : type linéaire, forme en U, forme en spirale, formes rondes (cercle circulaire) pour les applications stroboscopiques, balises d'avertissement lumineuses, infraction au code de la route appareil photo à capteur d'éclairage, photographie professionnelle, photographie mécanique, pistes d'aéroport, stérilisation et désinfection des sources d'air et d'eau,et l'IPL pour l'appareil d'épilation,l'appareil de beauté et l'équipement d'élimination des taches de rousseur , dispositifs médicaux, pompage laser, colorimétrie, lampe au xénon continue à impulsion laser de beauté électronique de haute qualité, etc. ils sont également largement utilisés au stade stroboscopique lumière scintillante, voyant d'avertissement de voiture de police , gyrophare clignotant d'urgence, signal lumineux, etc. nos tubes flash au xénon sont au service de milliers de clients à travers le monde, y compris : fabricants d'éclairage professionnels spéciaux, instituts de recherche, universités, grossistes et magasins de détail avec des séries complètes de produits dans de nombreux s formes et dimensions, signal et synchronisation, balises d'avertissement, ainsi que des composants complémentaires tels que des bobines de déclenchement, des transformateurs, des condensateurs et des éléments accessoires nécessaires.
