projet de système de contrôle automatique de l'éclairage public à led utilisant iot

Le contrôleur de terminal d'éclairage intelligent est largement utilisé dans les projets d'éclairage public de la ville intelligente , les tunnels routiers express et le système d'éclairage industriel des entrepôts , les usines , etc . , pour contrôler les appareils d'éclairage à travers l'homme-machine interface, surveillance des lampes et acquisition de données.

  • Marque:

    SOWIN
  • Article no.:

    CH-SLC810
  • Commande (MOQ):

    5
  • Paiement:

    T/T
  • Origine du produit:

    China
  • Couleur:

    Gray
  • Port dexpédition:

    Guang Zhou
  • Délai de mise en œuvre:

    5 weeks

détaillé de la technologie PLC & lora montrant sur 93 km les lampadaires de l'autoroute de l'anneau extérieur de shen zhen et les groupes d'éclairage du tunnel :



société d'éclairage public CPL embarqué contrôleur

je : spécifications :

ch-scl810 borne de commande d'éclairage intelligente est développé indépendamment par notre société , qui est largement utilisé dans les projets d'éclairage public de la ville intelligente , les tunnels routiers express et le système d'éclairage industriel sur les entrepôts , les usines , etc . , pour contrôler les appareils d'éclairage via l'interface homme-machine, surveillance des lampes et acquisition de données.

bien que les appareils d'éclairage traditionnels aient été largement utilisés dans l'éclairage public, tunnel et immeubles de grande hauteur, mais il y a encore beaucoup de problèmes de sortie là-bas : durée de vie, atténuation de la lumière, mauvais environnement d'usine, etc.,n'importe lequel d'entre eux conduira à endommager les lampes. de plus, méthode de contrôle de la plaque morte, scène d'éclairage, les points de défaut et les lampes défaillantes ne seront trouvés que par l'inspection du travailleur sur place, il ne peut pas fournir de données de travail fiables aux gestionnaires à temps. pour ces raisons,, nous proposons ce terminal de gestion d'éclairage intelligent multi-fonctions : acquisition de données, détection de défaut,traitement des données, à distance contrôle,gradation,fonctionnement automatique, tentation.collecte, etc.


le terminal de contrôleur intelligent adopte la technologie de communication PLC la plus avancée et la plus populaire à l'heure actuelle . la distance de communication arrive à 400 m sans aucun répéteur ; chaque contrôleur de lampe fonctionne à la fois en tant qu'équipement de nœud et également en tant que répéteur,, il peut être 10,000m fonctionnant parfaitement avec les répéteurs le long de celui-ci.


ii. paramètre électrique

Objet

plage de notation

Tension de travail

ca 220v±20%

protection de survoltage

405 vac (max.)

puissance statique

<2w

gradation de la tension de sortie

0~10v

courant de sortie de variation

0~20ma

tension de tenue d'isolement

l/n-pe

1.5 kV

l/n-485/dim

3.5 kV

protection contre les surtensions l-n L-PE n-pe)

±8kv

statiqueE électricité

±8kv

température de fonctionnement

-25℃~+60℃

extrêmeO exploitationT température

-40℃ +70℃

stockage etT transportT empt.

-45℃~+70℃

stockage etW travaillerH humidité

≤85%


iii. fonctions

1 . instructions de câblage

instructions de câblage

Objet

Nom

les fonctions

1

acl-in

ca 220v entrée en direct

2

acn-dans

ca 220v entrée neutre

3

PE

terre

4

ACL-out

ca 220v sortie en direct

5

acn-out

ca 220v sortie neutre

6

PE

terre

7

dim1+

Sortie de gradation d'anode 10 V, sortie max. 20ma

8

dim1-

Sortie de gradation d'anode 10 V, sortie max. 20ma

2. gradation

le terminal avec une sortie 0 ~ 10V , pour contrôler le courant du pilote afin d'obtenir la luminosité attendue des luminaires . il comprend deux types de méthode de gradation : la gradation par télécommande , et la gradation automatique .

gradation de la télécommande : télécommande manuelle - envoyez les commandes de gradation selon les besoins , le terminal de contrôle conservera son état de contrôle après avoir reçu la commande . pour empêcher l'opérateur manuel d'oublier cette opération qui conduira à la lampe longtemps ne peut pas récupérer , le contrôleur de terminal reviendra à l'exécution automatique après 24 heures ou lorsqu'il sera à nouveau alimenté. ou pour libérer cet état immédiatement en "récupérant le fonctionnement automatique" .

gradation de contrôle automatique : le terminal contrôlera automatiquement les lampes par le programme de réglage avec sa plage de gradation chaque jour.


3. acquisition des paramètres électriques

surveiller en temps réel la ligne électrique : courant, tension, puissance etc. , et envoyer les données par PLC au contrôleur centralisé et au serveur.

4. rapport de panne

1) . le pilote en panne ou les puces LED en panne seront signalés au serveur du contrôleur centralisé , et à l'interface homme-machine immédiatement une fois que les luminaires sont détectés avec les dysfonctionnements ci-dessus ;

2) . le signal de panne comprend : panne du luminaire , panne du pilote et des puces LED (facultatif) , et avertissement de surchauffe (facultatif) ;

3) . norme de jugement du luminaire d'échec : lorsque la plage de gradation > 10 % , puissance de la lampe < 5 W (déterminer la valeur de puissance peut être définie comme souhaité . par exemple, la puissance d'origine de la lampe n'est que de 40 W , 10 % ne fera que 4W);

4) . norme de jugement de défaut de surchauffe : lorsque la tentative de l'appareil . détecte plus de 85 (le terminal lui-même ne surchauffera pas, avec max. 2w).

5. protection automatique / récupération automatique

après 5 ans de statistiques de données continues,, les principales raisons de défaillance des lampes à LED à gradation sont :

a. impact énergétique des surtensions sur les lignes électriques ;

b. alimentation avec variation de tension ;

c. le fil neutre est déconnecté côté transformateur.


pour éviter les problèmes ci-dessus et une meilleure protection, nous mettons à jour le circuit de protection, le circuit du capteur, et le programme de protection automatique à jugement intelligent, avec une protection contre les surtensions de 8kv, le terminal fonctionnera bien sous 420VAC , et gardez le contrôleur de terminal bien fonctionner lorsque le fil neutre est déconnecté du côté du transformateur .

6. plc ~ communication par courant porteur

par le canal de communication PLC, l'échange de données et la réception des commandes de contrôle entre le contrôleur terminal, contrôleur centralisé et c ordinateur sont réalisés, avec un fort avantage comme suit :


1) : adoption de la dernière technologie de communication OFDM internationale de l'Internet des objets, avec un mécanisme d'évitement de détection de conflit CSMA et une technologie de réseau auto-organisée, la distance de communication, la fiabilité et la sécurité sont grandement améliorées.

2) : la distance de communication point à point maximale arrive à 1,000m. la distance moyenne mesurée de l'ancienne ligne électrique arrive à 400m.

3) : la distance de communication mesurée est arrivée à 10,000 m lorsqu'il y a le répéteur le long de celle-ci.

7. réseau auto-organisé,B lind répéteur (pas de routage fixe)

chaque terminal fonctionnera non seulement comme nœud de contrôle , mais aussi comme nœud répéteur , pas besoin d'équipement supplémentaire - ils organiseront automatiquement le réseau . le nœud de répétition choisira automatiquement le meilleur schéma de routage , garder la communication du système plus pratique et fiable.

8. fonctions étendues (optionnel)

1) lien de température

sauf pour couper l'alimentation d'entrée du pilote et prolonger la durée de vie de la lampe,, le terminal de gestion détectera la température en temps réel de la lampe, en atténuant automatiquement la plage de puissance pour refroidir la température de l'appareil en cas de surchauffe, et prolongez enfin la durée de vie des lampes.


2). compensation de l'atténuation de la lumière

les lampes deviendront sombres (atténuation de la lumière) après de longues années de travail, le contrôleur de terminal ajustera automatiquement l'éclairement en fonction de la courbe de décroissance de la lumière fournie par l'utilisateur, pour obtenir une compensation de l'atténuation de la lumière.


iv : schéma de câblage et dimensions







laisser un message
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.
Produits connexes
CH SLC910
Le contrôleur de terminal d'éclairage intelligent est largement utilisé dans les projets d'éclairage public de la ville intelligente , les tunnels routiers express et le système d'éclairage industriel des entrepôts , les usines , etc. . , pour contrôler les appareils d'éclairage à travers l'homme-machine interface, surveillance des lampes et acquisition de données.
CH CC800-A/B
Smart city street lighting management software gives you a full command over your entire public lighting infrastructure. Monitor and control each individual street light or group of street lights and entire city lighting points with an open, secure and intuitive smart streetlights dashboard application suite that is remotely accessible through a standard web browser at any time, from anywhere as long as there is internet. Optimization workflow lead to a maximum energy efficiency and flexibility on lighting management.

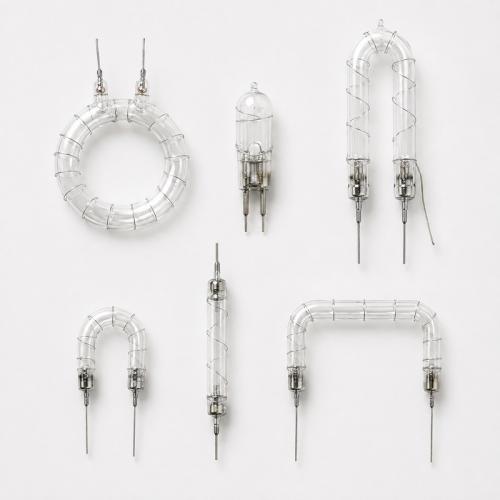

CH FU6030

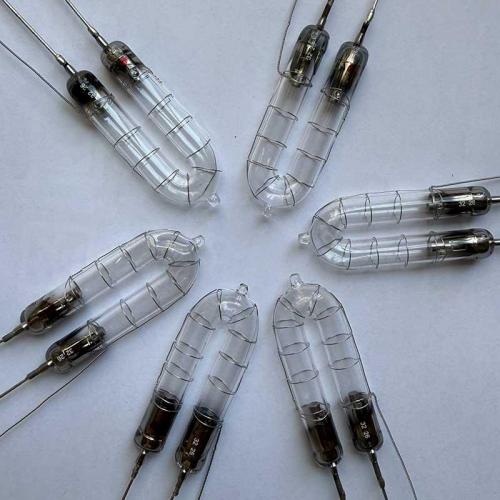

conception et fabrication industrielles de classe mondiale des tubes flash au xénon de qualité supérieure : type linéaire, forme en U, forme en spirale, formes rondes (cercle circulaire) pour les applications stroboscopiques, balises d'avertissement lumineuses, infraction au code de la route appareil photo à capteur d'éclairage, photographie professionnelle, photographie mécanique, pistes d'aéroport, stérilisation et désinfection des sources d'air et d'eau,et l'IPL pour l'appareil d'épilation,l'appareil de beauté et l'équipement d'élimination des taches de rousseur , dispositifs médicaux, pompage laser, colorimétrie, lampe au xénon continue à impulsion laser de beauté électronique de haute qualité, etc. ils sont également largement utilisés au stade stroboscopique lumière scintillante, voyant d'avertissement de voiture de police , gyrophare clignotant d'urgence, signal lumineux, etc. nos tubes flash au xénon sont au service de milliers de clients à travers le monde, y compris : fabricants d'éclairage professionnels spéciaux, instituts de recherche, universités, grossistes et magasins de détail avec des séries complètes de produits dans de nombreux s formes et dimensions, signal et synchronisation, balises d'avertissement, ainsi que des composants complémentaires tels que des bobines de déclenchement, des transformateurs, des condensateurs et des éléments accessoires nécessaires.
